联想y470拆机教程图解
联想笔记本电脑拆机清灰比惠普、华硕等其它笔记本电脑拆机清灰要容易得多，关于Y470这款笔记本电脑的拆机清灰教程网上也有很多，下面小编整理这篇教程再结合自己拆机清灰的经验为大家作一个详细的图文教程。
1、取出笔记本电池

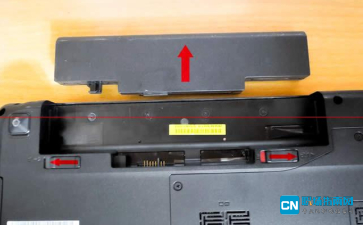

无论拆什么笔记本电脑，第一步首先要把电池取出来，按图1箭头所示的方向松开笔记本D壳的电池卡扣，向外一拉电池就取下来了。
图1：取出笔记本电池
2、拆D壳的挡板
取出电池后就可以大胆地拆其它部件了，我们先把D壳的挡板拆下来，看看里面是什么东西，把图2红圈所标示的5颗螺丝卸下来。

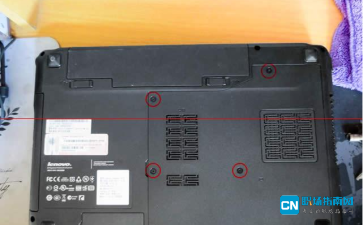

图2：卸下挡板的5颗螺丝

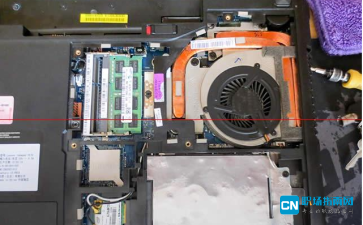

取下挡板后就可以看到笔记本的散热风扇了，如果只是简单清理一下灰尘的话，可以直接在这里用吹风机或皮老虎来吹；如果想深度清理、换硅脂的'话，继续往下看教程。

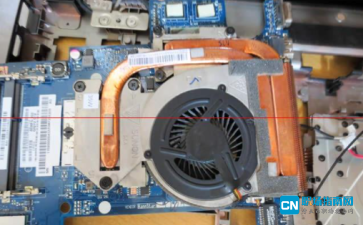

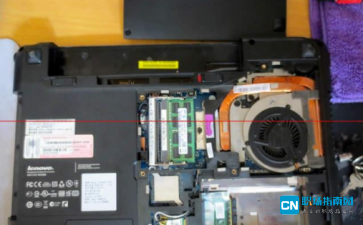

图3：Y470的笔记本散热风扇
3、取出光驱

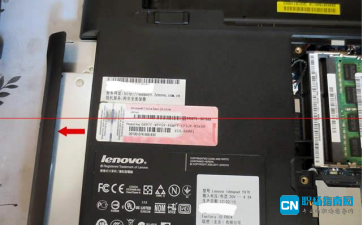

按图4箭头所示方向取出光驱。
图4：取出光驱
4、取出硬盘

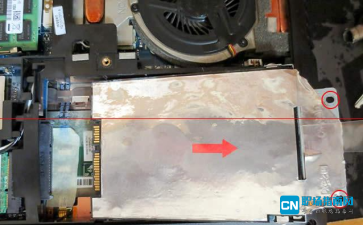

拆掉图5红圈所标示的两颗硬盘的螺丝，再把硬盘往右推一下，然后取出硬盘。
图5：取出硬盘
5、拆D壳螺丝
拆掉D壳上的15颗螺丝（电池仓4颗、光驱位下3颗、其余8颗）。
图6：拆掉D壳上的15颗螺丝
6、拆无线网卡天线
螺丝拆掉后，无线网卡左边的小盖子不需要拆，只要把无线网卡的天线拆下来就可以了，拆时不要硬拽，向上稍微用点力就把天线拆下来了。
图7：拆卸无线网卡天线
7、拆卸扬声器
现在我们把笔记本翻过来，C壳朝上，先来拆卸扬声器，从下面电池仓那边慢慢向上顶，先顶左边，再顶右边，拆的时候注意两根排线，千万不能弄断了，最后结果如下图所示。
图8：拆卸扬声器
8、拆键盘
现在我们来拆键盘，在键盘上方左右各有一颗螺丝（如图9、图10所示），卸下这两颗螺丝就可以把键盘拆下来了，拆时也要注意键盘的排线。

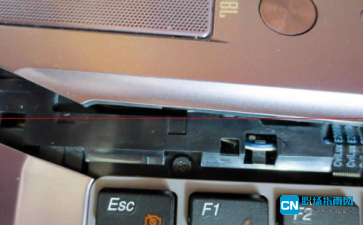

图9：键盘左上方的螺丝
图10：键盘右上方的螺丝
在拆键盘排线时把卡扣白色部分往上推即可将其取下来，不可硬拽。

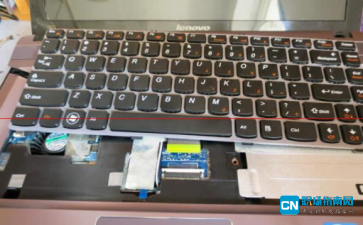

图11：拆卸键盘排线
9、拆C壳排线
按同样的方法拆掉电源开关、一键还原、指示灯的排线和多媒体快捷键的排线，拆卸方法和拆键盘排线一样。

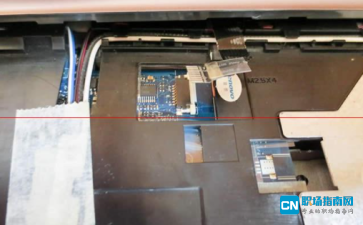

图12：拆卸电源开关、一键还原、指示灯排线
图13：拆卸多媒体快捷键的排线
拆卸触摸板排线和喇叭电源线的方法与拆卸键盘排线的方法不一样，这两根排线上没有卡扣，直接把排线拔出来即可，不过在拔的时候一定要小心。

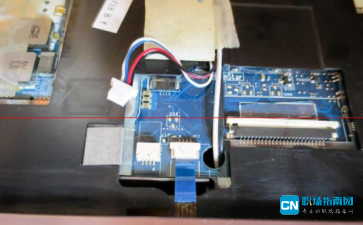

图14：拆卸触摸板排线和喇叭电源线
10、拆喇叭盖板
将喇叭盖板向上掀开并将其取出，最后结果如下图所示。
图15：掀掉喇叭盖板后的样子
10、拆喇叭盖板和WiFi天线
将喇叭盖板向上掀开并将其取出，将WiFi天线从C壳的卡线槽内取出来，接头从洞内拉出来以便方便顺利卸掉C壳。

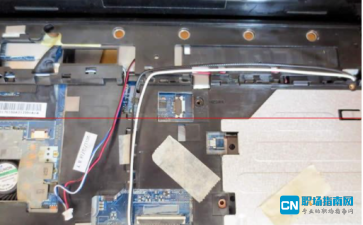

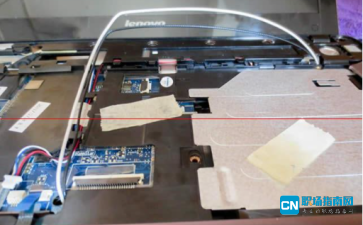

图16：拆喇叭盖板和WiFi天线
11、拆解C壳
找到如图16所示的联想保修贴，如果已经过保的话，直接撕掉；如果还在保修期内的笔记本电脑，可以用电吹风稍微加热后再用刀片慢慢刮下来，以保证这个保修贴的完整性，如果这张保修贴撕破的话，可能会影响质保。

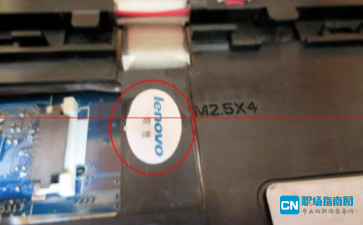

图17：联想保修贴
在保修贴的下面有一颗螺丝（图17红圈处所示），取出这颗螺丝，就可以把C壳拆解下来了。
图18：保修贴下面的螺丝
图19：拆下C壳
拆掉C壳后，就看到主板了，图19为拆掉C壳后的主板全貌。

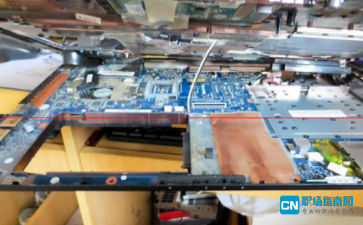

图20：拆掉C壳后的主板
12、拆卸主板
在主板的右下角，也就是光驱的下面有一颗螺丝，这是主板上仅有的一颗螺丝，取下这颗螺丝，就可以把主板拆卸下来了，如图20中红圈所标识。

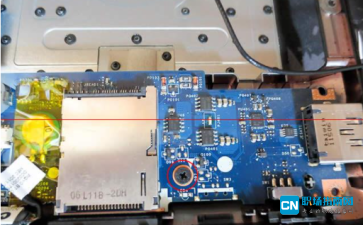

图21：主板上的螺丝
13、拆卸散热模块
主板拆下后将其翻过来就可以看到散热模块了，卸下6颗带弹簧的螺丝，拔下CPU风扇的电源线后将散热模块全部取下来。

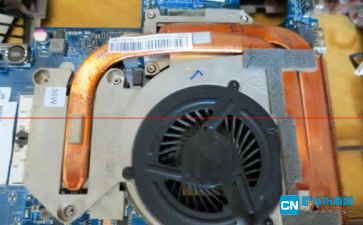

图22：带弹簧的螺丝

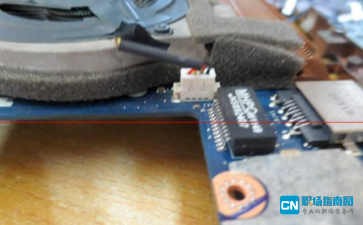

图23：CPU风扇的电源线
14、清理灰尘
经过以上十多步的拆卸，基本上笔记本的主要部件都已经取下来了，先把CPU和显卡芯片上老的的散热硅脂清理干净，然后重新涂抹新的散热硅脂，涂抹时不能太多，也不能太少，并且要涂沫均匀。

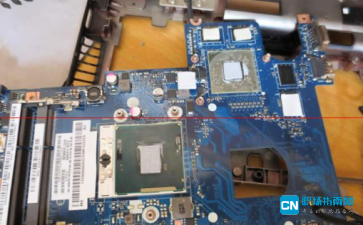

图24：涂抹散热硅脂
然后拆开CPU散热风扇，把灰尘用毛刷和吹风机清理干净，特别是出风口处最容易被灰尘堵塞，我们可以用牙签把灰尘挑出来，然后再吹干净。

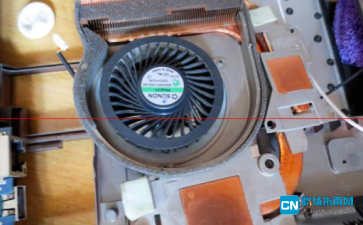

图25：清理CPU风扇
15、装散热模块
笔记本的散热系统清理完毕后，重新装回去，在装的时候我们一定要注意以下两点：
在拧这6颗带弹簧的螺丝时，一定要用力均匀，可以采用对角的方式慢慢拧紧，以免损坏CPU和显卡。
CPU散热器的电源线一定要插好，如果忘记插的话，那么你就要重新拆卸一次了。
图26：装散热模块
其它部件的安装我就不再赘述了，还是那句老话：怎么拆的怎么装进去，如果忘记怎么拆的，可以多看几遍教程，特别是新手，拆机清灰前多看几遍教程是绝对没有坏处的。
